龐大的磨床家族

雖然它們有一個共同的名字叫磨床，但是按照用途的不同，它們有不同的前綴。磨床家族的成員有：外圓磨床、內圓磨床、平面磨床、齒輪磨床、導軌磨床、無心磨床、工具磨床等等。

為了便于書寫區分，《金屬切削機床型號編制方法》中對磨床進行了簡單的編排。其中：M——磨床類機床；14——萬能外圓磨床；32——最大磨削直徑為320mm；A——第一次重大改進。

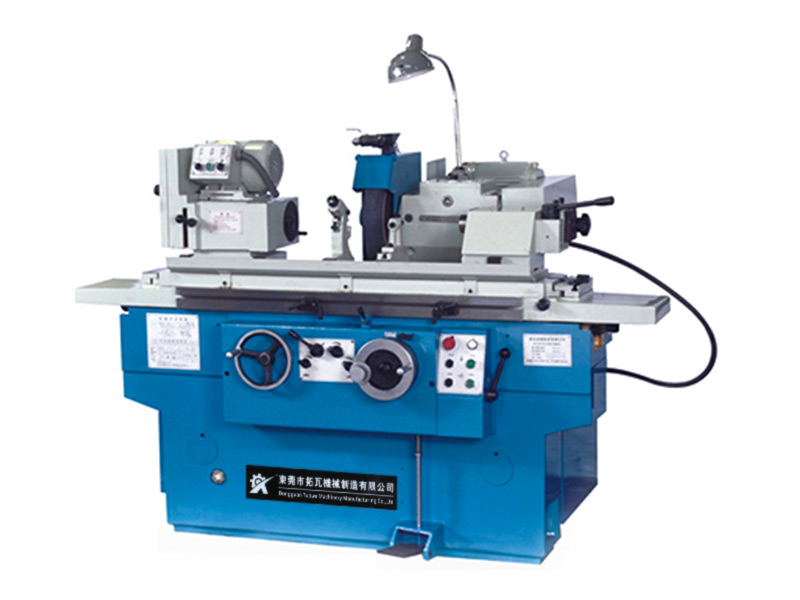

外圓磨床

外圓磨床分為普通外圓磨床和萬能外圓磨床兩種。相較普通外圓磨床，萬能外圓磨床的頭架和砂輪下面都裝有轉盤，能繞垂直軸線偏轉一定角度，并增加了內圓磨頭等附件。因此萬能外圓磨床的功能也更加強大，它不僅可以磨削外圓柱面、端面及外圓錐面，還可以打磨內圓柱面、內臺階面及錐度較大的內圓錐面。

外圓磨床主要組成部分及其作用

①床身用來支承各部件，上部有工作臺和砂輪架，內部裝有液壓傳動系統。

②工作臺工作臺上裝有頭架和尾座。工作臺有兩層，下工作臺可在床身導軌上作縱向往復運動，上工作臺相對下工作臺在水平面內能偏轉一定的角度，以便磨削圓錐面。

③頭架頭架內的主軸由單獨的電動機經變速機構帶動旋轉，可得六種轉速。主軸端部可安裝頂尖、拔盤或卡盤。工件可支承在頭架頂針和尾架頂針之間，也可用卡盤安裝。

④砂輪架用于安裝砂輪，并由單獨的電動機帶動砂輪高速旋轉。砂輪架可在床身后部的導軌上作橫向進給，進給的方法有自動周期進給、快速引進或退出、手動三種，前兩種是靠液壓傳動來實現的。

⑤尾座用于支承工件。

其它類型磨床

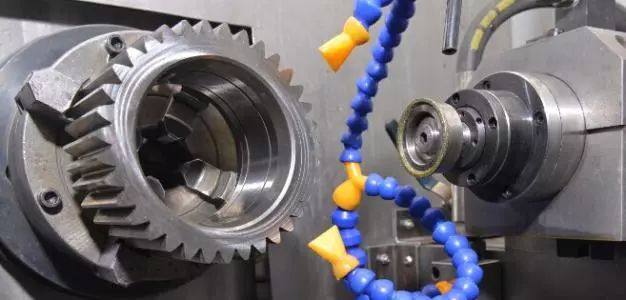

內圓磨床

內圓磨床由床身、頭架、磨具架和砂輪修整器等部件組成。頭架可繞垂直軸轉動角度，以便磨錐孔。工作臺的往復運動使用液壓傳動。

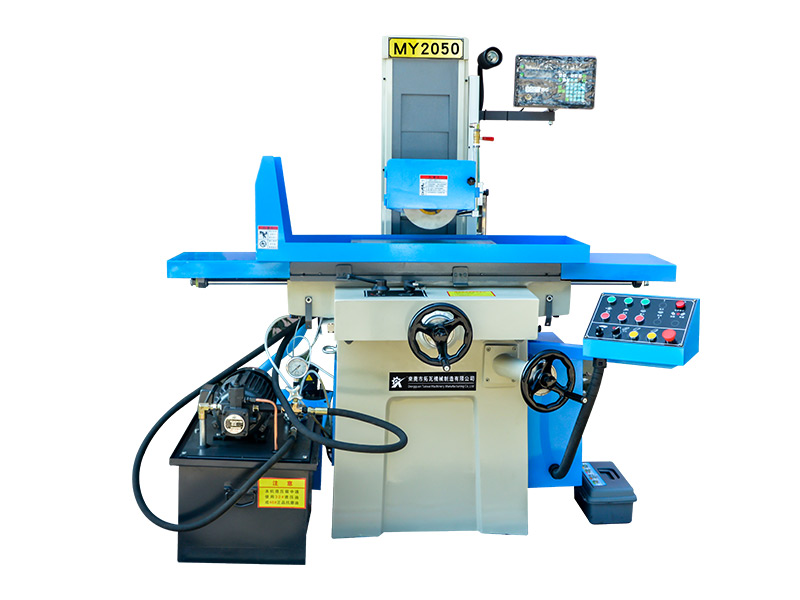

平面磨床

平面磨床分為立軸式和臥軸式兩類。立軸式平面磨床用砂輪的端面磨削平面；臥軸式平面磨床用砂輪的圓周而磨削平面。

平面磨床一般由床身、工作臺、立柱、滑板、磨頭和砂輪修整器等部件組成。矩形工作臺裝在床身的水平縱向導軌上，其上有安裝工件用的電磁吸盤。工作臺的往復主動既可由液壓驅動，也可用手輪操縱。砂輪裝在磨頭上，由電動機直接驅動旋轉。磨頭沿滑板的水平導軌作橫向進給運動，由液壓驅動或手輪操縱。滑板可沿立柱的垂直導軌移動，以調整磨頭的高低位置及垂直進給運動，這一運動由手輪操縱。
